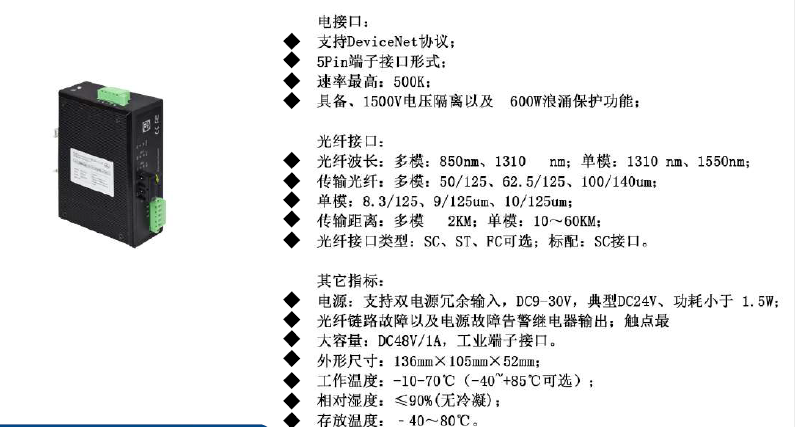

PH-D系列DeviceNet總線數據光端機
PH-D系列是一款工業級DeviceNet總線數據光端機，支持DeviceNet協議，速率支持最高500K，單光口/雙光口鏈網支持。35mmDIN,DC9-30V電源.PH-D支持兩路可級聯上下行光纖接口，一路數據接口，PH-D支持一路光纖接口，一路數據接口。
| 特點 |
*支持DeviceNet工業控制現場總線協議。
*通信速率0~500K自適應。
*電接口具備1500V電壓隔離以及600W浪涌保護功能。
*采用DC9-30V寬電源輸入,雙電源冗余, DC1000V電源隔離,反接保護,滿足各種苛刻工業現場的需求。
*提供繼電器輸出光纖鏈路以及電源故障告警。
*采用標準工業35mm導軌安裝方式。
|
|---|---|
| 其它指標 |
電源：支持雙電源冗余輸入，DC9-30V，典型DC24V、功耗小于1.5W：
光纖鏈路故障以及電源故障告警繼電器輸出；
觸點最大容量：DC48V/1A，工業端子接口。 外形尺寸：136mm×105mmX52mm
工作溫度：-10-70℃(-40~+85℃可選)； 相對濕度：≤90%(無冷凝)
存放溫度：-40~80℃。 |
| 光纖接口 |
光纖波長：多模：850nm、1310mm；單模：1310mm、1550nm；
傳輸光纖：多模：50/125、62.5/125、100/140um；
單模：8.3/125、9/125um、10/125um；
傳輸距離：多模2KM；單模：10~60KM：
光纖接口類型：SC、ST、FC可選：標配：SC接口。
|
| 電接口 |
支持DeviceNet協議；
5Pin端子接口形式：
速率最高：500K；
具備、1500V電壓隔離以及600W浪涌保護功能：
|
